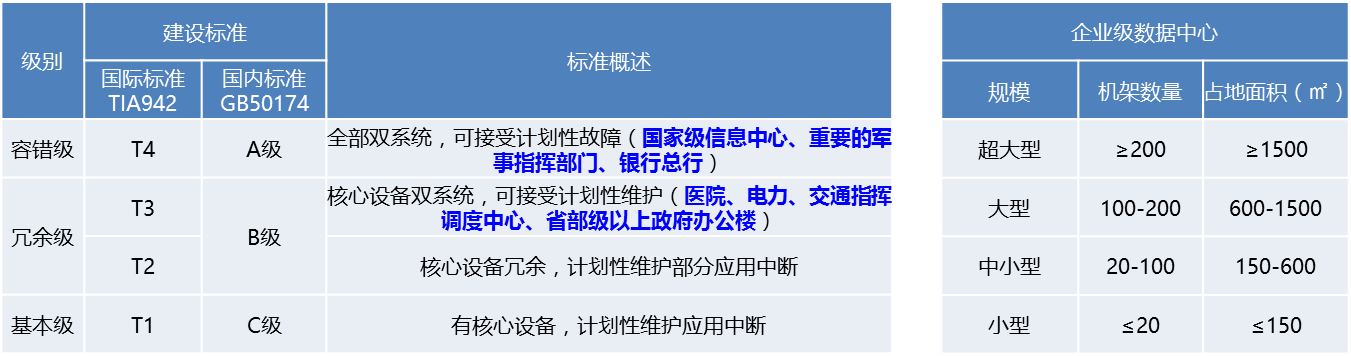

一、机房建设概述

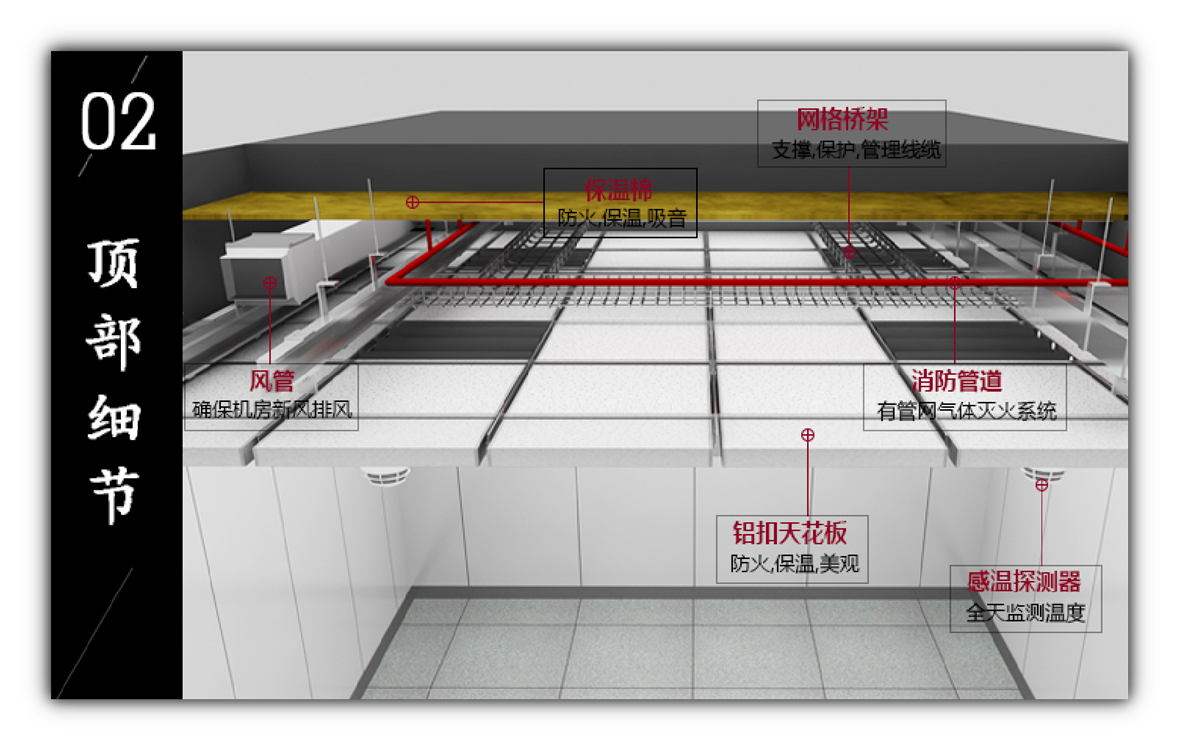

二、装饰装修系统

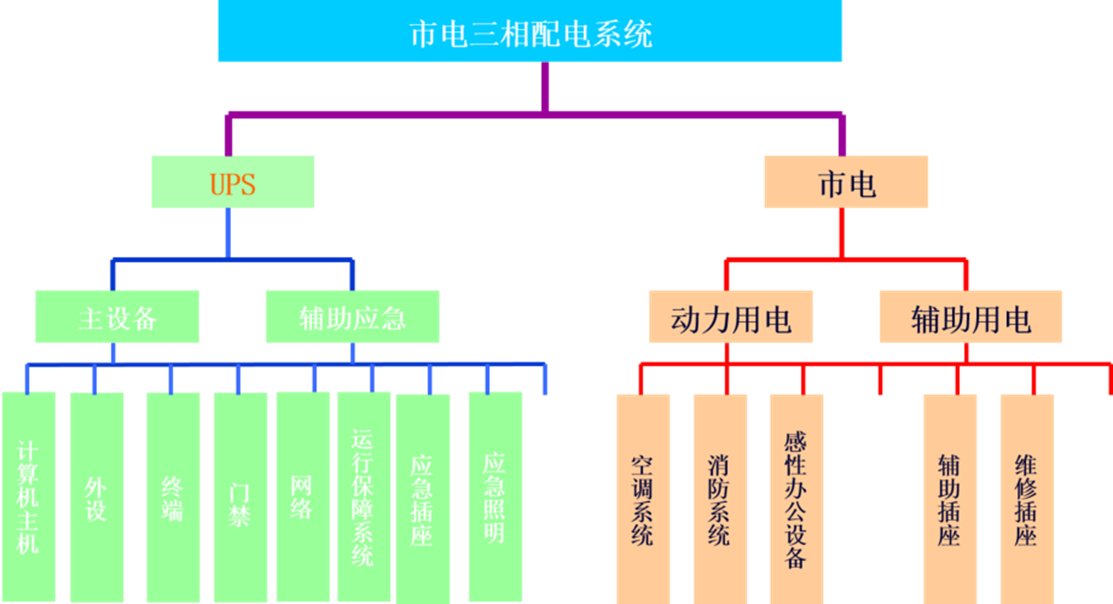

三、照明配电系统

四、UPS供电系统

五、空调计算

重点对冷量计算、制冷方式、气流组织、新风选型方面进行考虑

冷量计算：IT设备耗电量+环境影响量（100~200W/m2），冷量计算不能过大Q=Q1+Q2Q总制冷量（KW）

Q1室内设备负荷（=设备有功功率*发热系数0.8）

Q2环境热负荷（=0.1KW/㎡*机房面积）

制冷方式：中小型机房优先选用风冷系统（优点是扩展方便，无关联故障，施工简单。缺点是对建筑安装环境要求比较高）

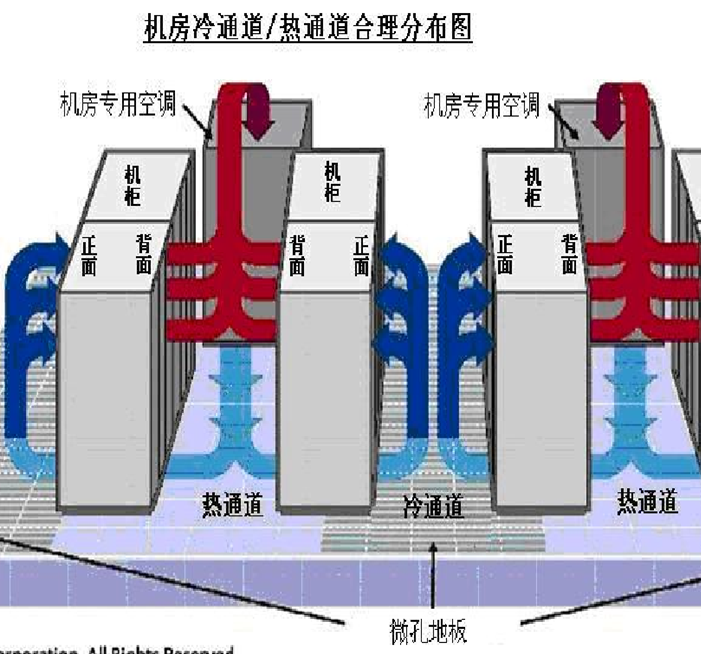

气流组织：首选下送风、上回风方式。行级空调选择要慎重

新风：采用全热交换新风机，新风量不宜过大

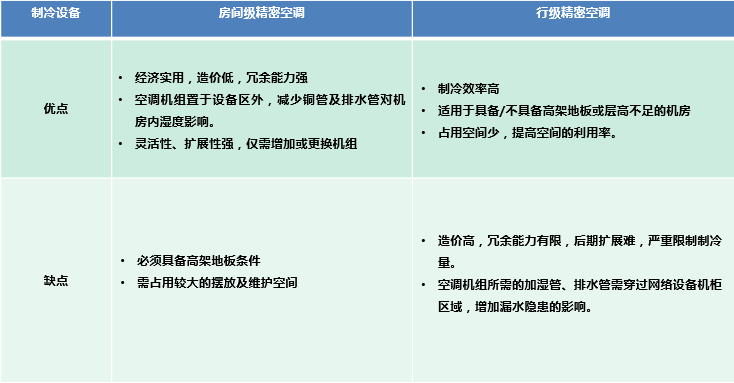

六、房级和行级对比

七、新排风系统

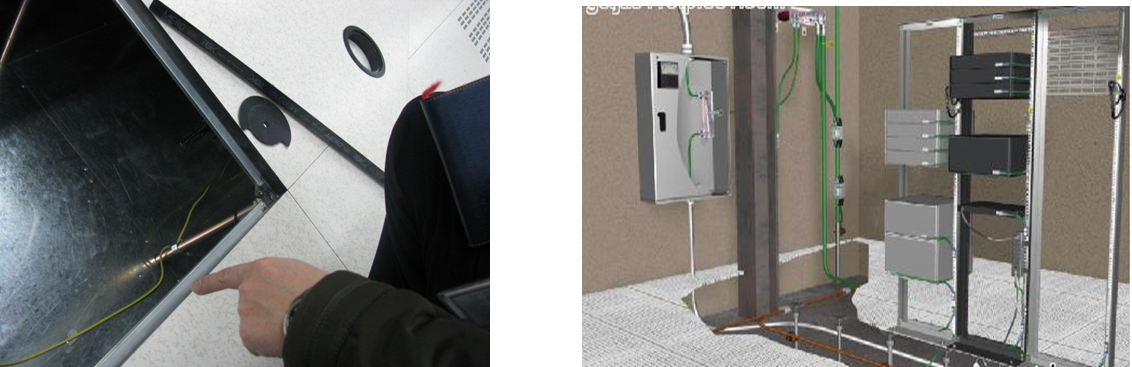

八、防雷接地系统

计算机机房应安装一个良好的接地系统，使电源中有一个稳定的零电位，作为供电系统电压的参考电压。有一个良好接地线，机房设备在传输中的电源电压及信号遇到或产生各种干扰时，就可以通过高、低频滤波电容将其滤掉。此外，当遇到雷电、机械附近的强功率源以及电火花干扰时，良好的机房接地系统就可以起到保护计算机的作用。因此，设计一个良好的机房接地系统是相当重要的。

九、综合布线

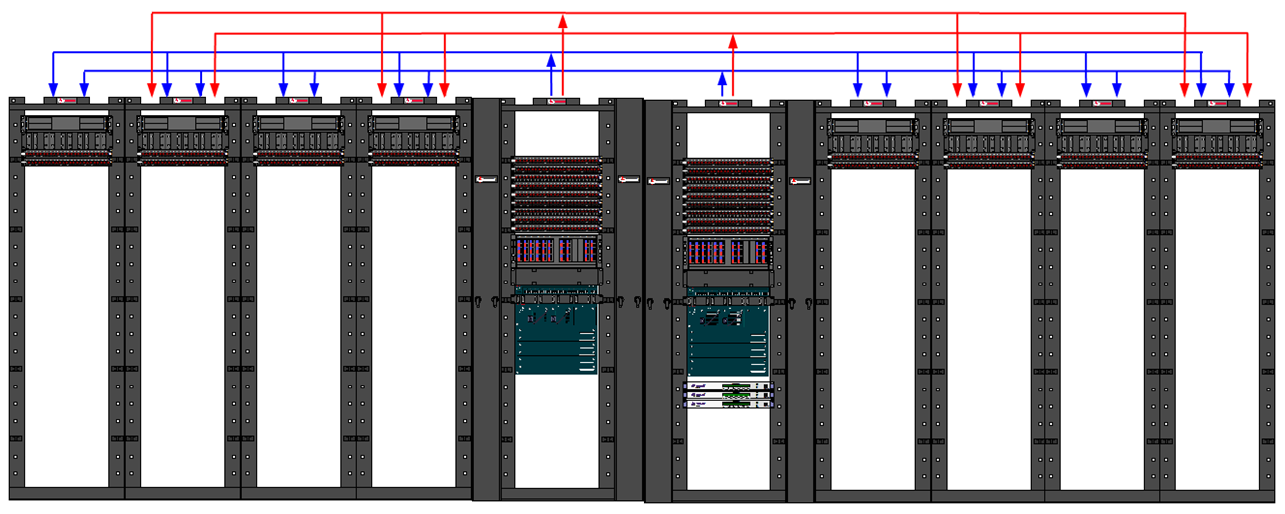

分布式水平配线示意图

十、门禁、安防系统

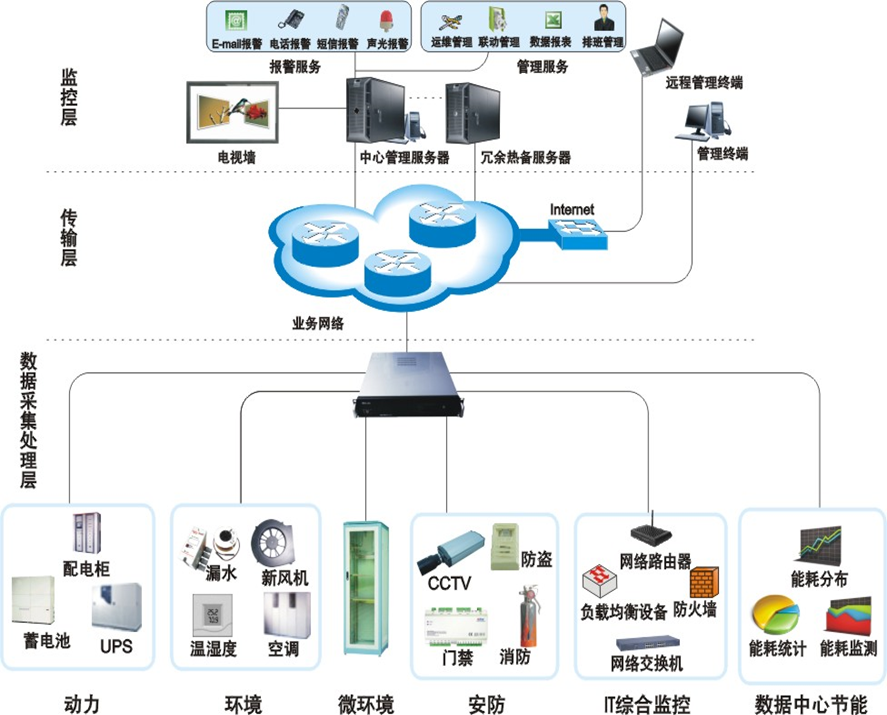

十一、环境监控系统

•实时监看现场环境及UPS,精密空调、配电、消防、门禁等各种设备运行情况

                      •及时报警：手机、电话、短信，实时本地、异地

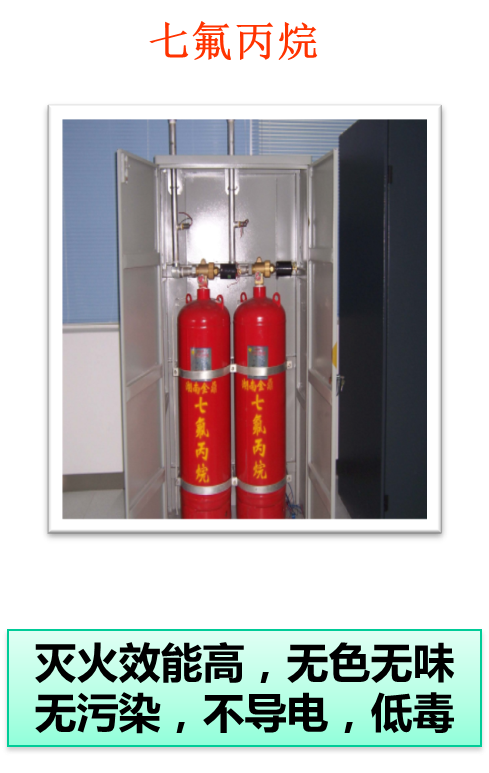

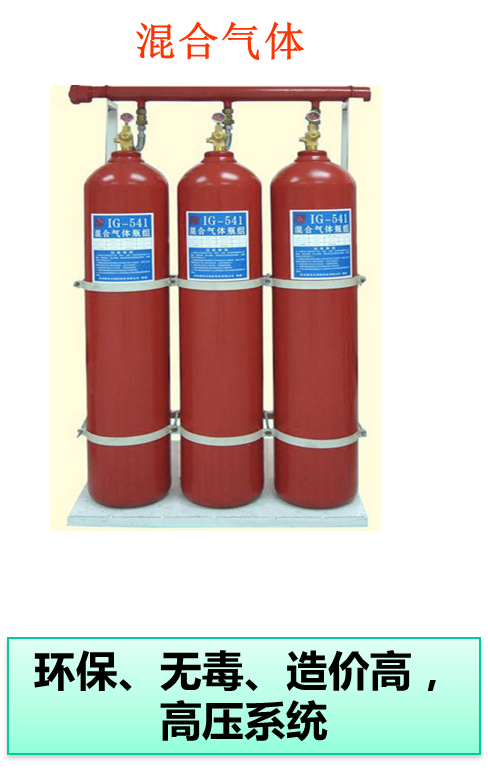

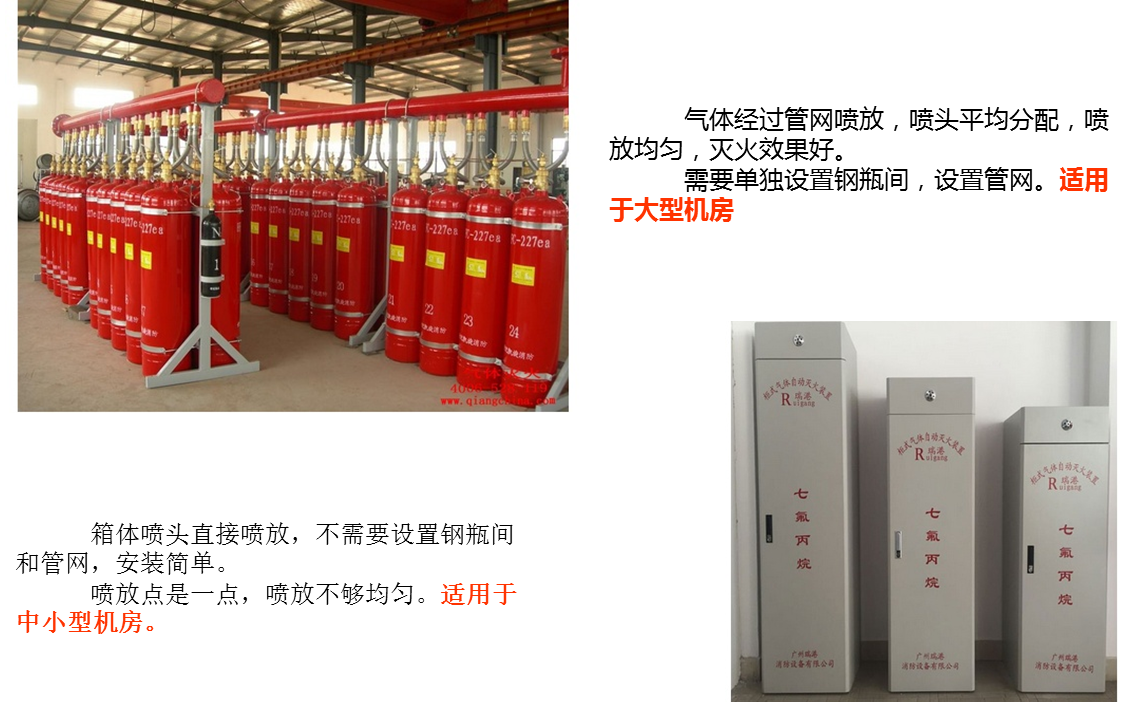

十二、气体消防系统

十二、气体消防系统

十三、机房分区
